Kjølelagerdører: Praktiske løsninger for temperaturkontrollerte miljøer

Kjølelagerdører er kritiske komponenter i kjølekjedeanlegg, og fungerer som den primære barrieren som opprettholder temperaturintegritet, beskytter lagrede varer og sikrer driftseffektivitet. De er langt mer enn vanlige dører – de er høyytelsesskap som integrerer isolasjon, lufttett forsegling, sikkerhetsmekanismer og ofte automatisering. Denne artikkelen gir en praktisk veiledning for å forstå hovedtypene kjølelagerdører, nøkkelvalgskriterier og viktige vedlikeholdspraksis.

Hovedtyper av kjølelagerdører

Kjøleskapsdører klassifiseres først og fremst etter deres åpningsmekanisme og bruksscenarier. Hver type har sine egne styrker og ideelle brukstilfeller.

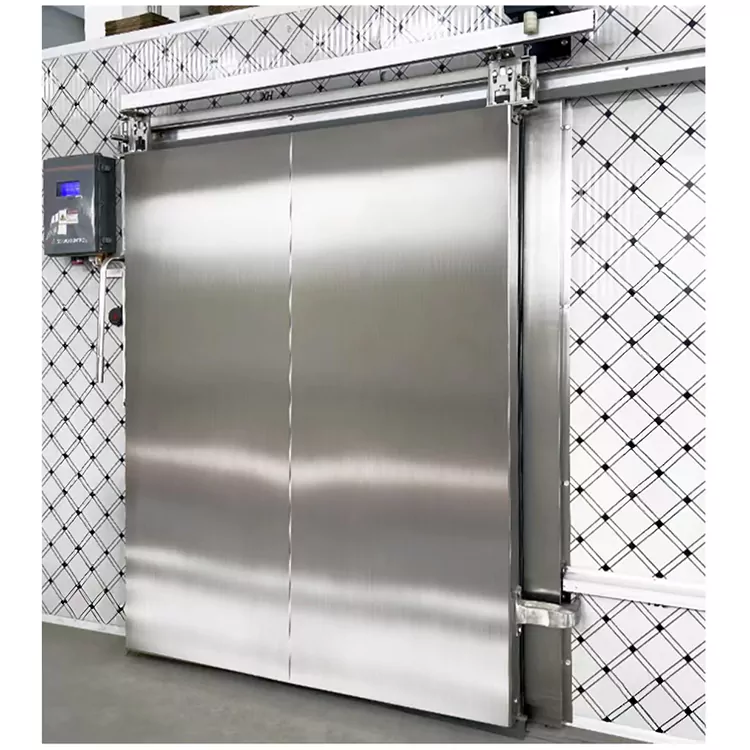

1. Skyvedører (horisontal skyve)

Skyvedører er arbeidshesten til middels til store kjølelager og lasterom med høy trafikk. Dørpanelene glir horisontalt langs overliggende skinner, krever ingen svingplass og reduserer risikoen for støtskader fra gaffeltrucker eller pallejekker betydelig.

• Diskalternativer: Tilgjengelig i manuelle eller elektriske versjoner.

• Hastighet: I henhold til tekniske standarder bør åpnings-/lukkehastigheten generelt ikke overstige 0,50 m/s av sikkerhetsmessige og mekaniske levetider.

• Best for: Lagerganger, logistikkkorridorer og alle områder med hyppig gaffeltrucktrafikk.

2. Hengslede svingdører

Dette er det enkleste og mest økonomiske alternativet, som opererer på konvensjonelle hengsler.

• Fordeler: Enkel konstruksjon, utmerket tetningsevne (når riktig justert), lav startkostnad.

• Ulemper: Krever svingeklaring både i og utenfor rommet; ikke egnet for travle gaffeltruckbaner; kan forårsake kollisjonsskader i trange rom.

• Best for: Små døråpninger, gangveier for personell og områder med lite trafikk der plassen ikke er en begrensning.

3. Høyhastighets rulleporter

Disse dørene har raske åpnings- og lukkehastigheter på 1 til 2 m/s, noe som minimerer tap av kald luft og infiltrasjon av varm luft ved hyppig passasje.

• Nøkkelfunksjoner: Utstyrt med klembeskyttelsessensorer og automatisk tilbakestillingsfunksjonalitet for sikkerhet.

• Best for: logistikkkryss med høy trafikk der temperaturoppbevaring og hastighet begge er kritiske.

4. Vertikale løfte- og foldedører

Disse brukes der sideklaring er begrenset. Dørpanelet løftes vertikalt eller foldes opp for å åpne.

• Krav: Tilstrekkelig klaring over hodet for spor og dørlagring er avgjørende.

• Best for: Rom med smale sidevegger, men tilstrekkelig takhøyde.

Konstruksjon og materialer: Kjernen i isolasjon og tetning

Ytelsen til en frysedør avhenger grunnleggende av dens materialer og konstruksjon.

Dørpanelisolasjonskjerne

Kjernen er vanligvis laget av stivt polyuretan (PU) eller PIR-skum, injisert under høyt trykk i panelets hulrom. Skumtettheten bør nå 40–45 kg/m³ for å gi optimal termisk motstand.

Paneltykkelsen varierer etter temperaturpåføring:

Panelbelegg

De utvendige skinnene er vanligvis konstruert av 0,8 mm tykt 304 rustfritt stål eller forhåndsbelagt galvanisert stål. Rustfritt stål tilbyr overlegen korrosjonsbestandighet og enkel rengjøring, noe som gjør det til det foretrukne valget for næringsmiddelindustrien, farmasøytisk og hygienesensitiv industri.

Forseglingssystem

Lufttette tetninger er avgjørende for å forhindre termisk lekkasje. Pakninger rundt dørkarmen er laget av TPE (termoplastisk elastomer) eller silikongummi, klassifisert for temperaturer fra –75°C til 75°C. Disse materialene forblir fleksible ved lave temperaturer, og sikrer en tett lukking.

Anti-Frost varmesystem

For fryseapplikasjoner må elektriske varmeledninger legges inn i dørkarmen og terskelen for å forhindre at døren fryser igjen.

• Temperaturgrense: Varmetrådens overflatetemperatur bør ikke overstige 70 °C.

• Redundans: En reservevarmekrets anbefales på det sterkeste for å forhindre immobilisering av døren i tilfelle primærvarmerfeil.

• Installasjonsdybde: Terskelvarmeledninger bør legges inn i en dybde på ca. 60 mm under overflaten for effektiv varmefordeling.

Hvordan velge riktig kjølelagerdør

Å velge riktig dør krever balansering av flere operasjonelle og økonomiske faktorer.

Trinn 1: Definer dine operasjonelle krav

Trafikkfrekvens: Høyfrekvent gaffeltrucktrafikk krever skyvedører eller rulledører med høy hastighet; lavfrekvent personelltilgang passer til hengslede slagdører.
Døråpningsstørrelse: Større åpninger favoriserer generelt skyve- eller vertikalløftdesign.
Lasttype: Vurder om varene er palletert, håndbåret eller transportert av automatiserte systemer.

Trinn 2: Evaluer temperaturforhold

Fryseprogrammer (-18°C og lavere): Obligatorisk elektrisk oppvarming på ramme-, terskel- og synspaneler; isolasjonstykkelse på minst 120 mm.
Chiller-applikasjoner (0°C til 5°C): Tynnere paneler (~90 mm) kan være tilstrekkelig; oppvarming er vanligvis ikke nødvendig.
Ultra-Low / Blast Freezers: Rådfør deg med produsenter for spesiallagde løsninger med forbedret isolasjon og oppvarming.

Trinn 3: Prioriter sikkerhets- og nødstiltak

• Intern nødutløsning: Alle låsbare kjølelagerdører må være utstyrt med en innvendig nødutløsningsmekanisme for å forhindre at personell blir fanget inne. Denne enheten skal ha fluorescerende skilting og utsettes for en praktisk nødøvelse minst én gang i året.

• Anti-klemme-/sikkerhetssensorer: Elektriske dører må ha infrarøde nærværsdetektorer, sikkerhetslysgardiner eller pneumatiske sikkerhetskanter som utløser en umiddelbar stopp eller reverserende bevegelse når du møter en hindring.

Trinn 4: Vurder Total Cost of Ownership (TCO)

Mens høyhastighets roll-up eller automatiserte skyvedører har høyere forhåndskostnader, kan de gi betydelige langsiktige besparelser i høytrafikkapplikasjoner ved å:

Reduserer tap av kald luft og energiforbruk.
Minimere vedlikeholdsfrekvensen.
Reduserende produktkvalitetsrisiko fra temperatursvingninger.

Motsatt kan manuelle slagdører være mer kostnadseffektive for hjelperom med lite trafikk.

Rutinemessig vedlikehold og pleie

Regelmessig forebyggende vedlikehold er avgjørende for å sikre pålitelig ytelse og forlenge levetiden. En strukturert vedlikeholdsplan anbefales.

Daglige kontroller (før/etter hver bruk)

Inspiser pakninger for sprekker, frostoppbygging eller fysisk skade. Fjern eventuell isansamling fra forseglingsområdet.
Rengjør spor, ruller og terskler for rusk, is og fremmedlegemer for å sikre jevn drift.
Bekreft visuelt at varmeelementene fungerer (ingen overdreven isdannelse på rammen eller terskelen).

Periodisk vedlikehold (ukentlig til kvartalsvis)

Smøring: Påfør passende matvare- eller lavtemperaturfett på hengsler, belter, ruller og drivkjeder for å redusere slitasje.
Testing av sikkerhetssystem: Verifiser driften av fotoelektriske sensorer, klembeskyttelse og nødutløsningsmekanismer.
Maskinvareinspeksjon: Kontroller og stram alle bolter, braketter og festemidler som kan løsne på grunn av vibrasjoner fra gjentatt bruk.
Verifisering av varmeapparat: Mål strømtrekk eller temperatur for å sikre at varmekabler fungerer innenfor spesifikasjonene.

Vanlig feilsøking

Konklusjon

Å velge riktig kjølelagerdør er et spørsmål om å finne den optimale balansen mellom termisk ytelse, mekanisk holdbarhet, sikkerhetstiltak og driftsfrekvens. En dør som matcher de spesifikke kravene til anlegget ditt vil ikke bare redusere energisløsing og bevare produktkvaliteten, men også bidra til et sikrere og mer produktivt arbeidsmiljø.

Nøkkelmuligheter for vellykket valg og vedlikehold:

1. Tilpass dørtypen til trafikkfrekvens og tilgjengelig plass.

2. Angi tilstrekkelig isolasjonstykkelse og varmesystemer basert på den laveste driftstemperaturen.

3. Gå aldri på akkord med sikkerheten – interne nødutløser og anti-klemmeenheter er ikke omsettelige.

4. Implementer en rutinemessig vedlikeholdsplan – en liten investering i vedlikehold forhindrer kostbare feil.
